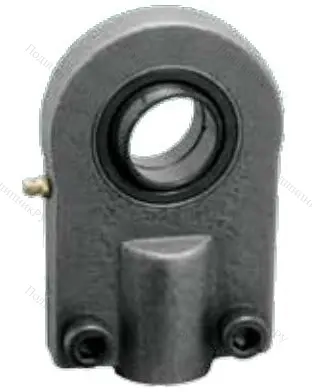

Шарнирный наконечник TAPRDO 704 ISB
Деталь оснащена стальным кованым корпусом, защищенным от коррозий, и сферическим подшипником скольжения, вмонтированным в посадочное гнездо. Стержень конструкции имеет внутреннюю резьбу, плотно блокируемую после монтажа специальными крепежными элементами.
Каковы конструкционные отличия и сфера эксплуатации Шарнирный наконечник TAPRDO704 ISB?
- Наконечники подобного типа позволяют перемещать деталь по криволинейным траекториям относительно вала, действуя одновременно в трех плоскостях.
- Сконструированы для использования в гидравлических системах, устанавливаются на конце поршневого штока пневматических гидроцилиндров, давление в которых не превышает максимальную отметку в 160 бар.
- В устройство вмонтирована масленка для обслуживания (подачи смазочного материала).
Приобретайте Шарнирный наконечник TAPRDO704 ISB c внутренним диаметром от d - 25мм до 80мм и наружным от D - 0мм до 125мм с выгодой для себя в нашем онлайн-каталоге!
Вид резьбы | внутренняя |
C1, мм | 17 |
S2 | 17 |
d1 | 29,3 |
d4 | 30 |
d5 | 62 |
I3 | 23 |
I4 | 99 |
I7 | 34 |
Динамическая нагрузка C, kН | 48 |
Статическая нагрузка C0, kН | 67 |
Вес, кг | 0.67 |
Альтернативная маркировка SKF | SIJ25ES |
Альтернативная маркировка FAG | GIHORK25DO |
Альтернативная маркировка FLURO | FPR25S |
B, мм | 20 |
d, мм | 25 |
d2, мм | 65 |
h2, мм | 68 |
G (резьба) | M16x1.5 |
Угол поворота (градусы) | 7 |
Зажимные винты | M 8x18 |
Момент затяжки (Nm) | 25 |
Пара трения | сталь/сталь |
Производитель
|
ISB |
Ширина B
|
20 |
Внутренний диаметр d
|
25 |
Размер
|
25x20 |
Вес, кг
|
0.67 |
Модель
|
TAPRDO704ISB |
EAN
|
MEPJS3DDVS |
