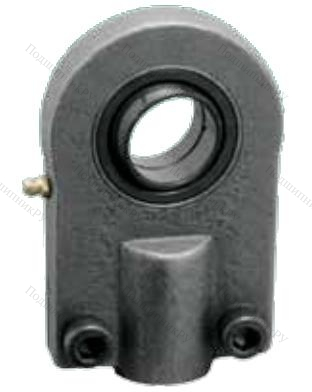

Шарнирный наконечник TAPRDO 710 ISB
Деталь оснащена стальным кованым корпусом, защищенным от коррозий, и сферическим подшипником скольжения, вмонтированным в посадочное гнездо. Стержень конструкции имеет внутреннюю резьбу, плотно блокируемую после монтажа специальными крепежными элементами.
Каковы конструкционные отличия и сфера эксплуатации Шарнирный наконечник TAPRDO710 ISB?
- Наконечники подобного типа позволяют перемещать деталь по криволинейным траекториям относительно вала, действуя одновременно в трех плоскостях.
- Сконструированы для использования в гидравлических системах, устанавливаются на конце поршневого штока пневматических гидроцилиндров, давление в которых не превышает максимальную отметку в 160 бар.
- В устройство вмонтирована масленка для обслуживания (подачи смазочного материала).
Приобретайте Шарнирный наконечник TAPRDO710 ISB c внутренним диаметром от d - 100мм до 80мм и наружным от D - 0мм до 125мм с выгодой для себя в нашем онлайн-каталоге!
Вид резьбы | внутренняя |
C1, мм | 55 |
S2 | 55 |
d1 | 109,5 |
d4 | 110 |
d5 | 190 |
I3 | 86 |
I4 | 357.5 |
I7 | 122 |
Динамическая нагрузка C, kН | 607 |
Статическая нагрузка C0, kН | 865 |
Вес, кг | 27.3 |
Альтернативная маркировка SKF | SIJ100ES |
Альтернативная маркировка FAG | GIHORK100DO |
Альтернативная маркировка FLURO | FPR100S |
B, мм | 70 |
d, мм | 100 |
d2, мм | 240 |
h2, мм | 240 |
G (резьба) | M64x3 |
Угол поворота (градусы) | 7 |
Зажимные винты | M 24x60 |
Момент затяжки (Nm) | 710 |
Пара трения | сталь/сталь |
Производитель
|
ISB |
Ширина B
|
70 |
Внутренний диаметр d
|
100 |
Размер
|
100x70 |
Вес, кг
|
27.3 |
Модель
|
TAPRDO710ISB |
EAN
|
TSUH51NWKZ |
